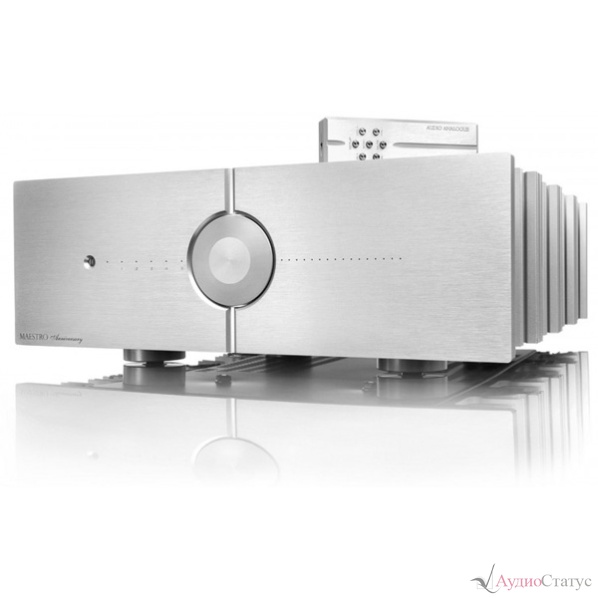

Maestro Anniversary RR родился в лабораториях AIRTECH на основе опыта, полученного при разработке Puccini Anniversary. Базовая схема очень похожа, но с одним важным отличием: цепь усиления полностью сбалансирована от входа до силового каскада, который становится несбалансированным при подключении к динамикам.

---

Это привело к удвоению количества каскадов усилителей и уменьшению шума. Также в Maestro Anniversary все схемы без глобальной обратной связи. Обратная связь даже не используется на этапе предусилителя (как в Puccini). Выходная мощность была увеличена до 150 Вт на 8 Ом с последующей настройкой всех каскадов драйвера и питания, которые теперь используют четыре пары транзисторов на канал.

---

Базовая конфигурация остается инвертированным каскадом, который можно сравнить с одним каскадом усиления, за которым следует выходной буфер. Стабильность рабочей точки поддерживается за счет сервопривода постоянного тока, который начинает работать только на частотах ниже нескольких десятых герца (полностью за пределами звукового диапазона).

---

Благодаря столь изысканной схемотехнике, а также выбору компонентов высочайшего уровня (резисторы военного стандарта, полипропиленовые конденсаторы аудиокласса, изготовленные по индивидуальному заказу для AIRTECH, внутренняя проводка с медью 7N OCC и выходными разъемами из чистой меди) удалось создать усилитель, обладающий честью быть наследником славного Maestro Integrated и поэтому полностью присоединяется к линейке Anniversary, отмечающей одновременно первые 20 лет Audio Analogue, а также 15-летие выпуском первого продукта Audio Analogue, носящего имя Maestro.

---

Maestro Anniversary RR – это уникальный усилитель, его мощность, которая всегда удваивается при уменьшении импеданса, а также необыкновенные способности справляться с тяжелой нагрузкой сопровождаются уникальной музыкальностью и утонченностью, не свойственной столь «мускулистым автомобилям» усилителям :). Нелегко выразить словами все его особенности и поэтому мы приглашаем вас послушать его как можно скорее и можем только подтвердить это сейчас как никогда MUSICA MAESTRO!!!

---

Усилитель полностью рассматривается как состоящий из трех отдельных элементов.

---

1. Мощность. Он выполнен с трансформатором мощностью 600 ВА на каждый канал. Выпрямительный мост реализован на дискретных сверхбыстродействующих диодах по 50А каждый. Фильтрующая способность составляет 16800 мкФ по ветвям, поэтому общий фильтр усилителя составляет 67200 мкФ. При включении пусковой ток ограничивается резисторами переменной температуры, которые после подачи питания исключаются из пути прохождения сигнала.
2. Усилитель. Имеется два усилителя (правый канал и левый канал), полностью разделенные друг от друга как в качестве заземления, так и в качестве соединений каскадов питания. У них нет общей связи. Даже цифровые команды управления громкостью чипа оптически изолированы. Это настоящая конфигурация двойного моно. Медные основания печатной платы имеют двойную толщину по сравнению со стандартными, что обеспечивает прохождение больших токов. Маршрутизация печатной платы уже давно изучается для оптимизации путей прохождения сигналов и сохранения симметрии каскадов.
3. Предусилитель. Как и схемы усилителей мощности, предусилители имеют двойное моно. Сразу за входными разъемами расположены реле переключения каналов, а затем буфер дискретных компонентов, изолирующий усилитель от источника. Максимально допустимое входное напряжение составляет примерно 6 В (RMS). Буферы, сбалансированные как на входах, так и на выходах, предназначены для управления в классе А.

---

Версия Maestro Anniversary RR с переработанной секцией предусилителя и оснащена новым регулятором громкости RR (полностью аналоговые реле и резисторы) со следующими функциями. гарантирует высокую чистоту сигнала и срок службы 10 миллионов срабатываний за счет использования высококачественных сигнальных реле и прецизионных военных резисторов, уменьшает помехи типа «щелчок» и «хлопок», типичные для релейного управления, сохраняет идеальный баланс между правым и левым каналами даже на низких уровнях громкости, не использует операционные усилители на пути прохождения сигнала, чтобы поддерживать философию «нулевой глобальной обратной связи».
После этапа регулировки громкости у нас есть настоящий предусилитель, который усиливает звук примерно до 12 дБ...
