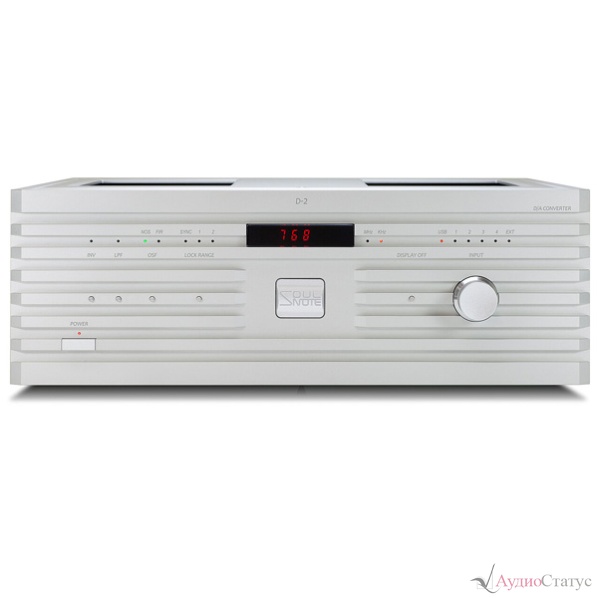

Цифро-аналоговый преобразователь Soulnote D-2 использует функцию сверхнизкого джиттера LMX2594 с входами внешнего тактового генератора.Идеально симметричный дискретный цифро-аналоговый преобразователь без NFB, использующий в общей сложности четыре схемы ES9038PRO без избыточной передискретизации.

---

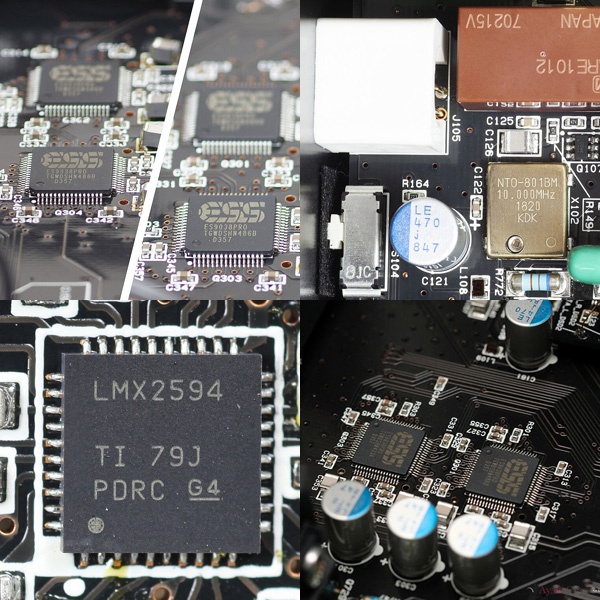

DSS использует LMX2594 от Texas Instruments.

---

Форматы цифро-аналоговых преобразователей, которые воссоздают требуемую главную тактовую частоту из стандартных тактовых импульсов, обычно используют DDS (прямой цифровой синтезатор). Производительность внешних тактовых генераторов в этом формате гарантирует исключительную точность частоты (например, сколько секунд отклонения произойдет в течение десятков тысяч лет), но джиттер (колебания ширины сигнала, возникающие в тактовых частотах) и результирующий фазовый шум сильно зависят от о работе DDS.

---

По соглашению, в аудиооборудовании обычно используются микросхемы, специфичные для DDS, с функцией джиттера 10 пс (пикосекунд), но D-2 является первым устройством, использующим синтезатор PLLatinum™ RF LMX2594 от Texas Instrument для аудио DDS. Синтезатор LMX2594 был разработан для радаров и измерительных приборов и имеет самые высокие в мире характеристики с индексом эффективности -236 дБн/Гц и джиттером 45 фс (фемтосекунда, 1/1000 пикосекунды). Этот сверхнизкий джиттер DDS обеспечивает чрезвычайно четкое и глубокое пространственное представление при вводе высокоточной внешней тактовой частоты и использовании встроенного TCXO.

---

Поддерживает внешние стандартные тактовые входы 10 МГц.

---

Использование DDS с функцией подавления джиттера, превосходящей кварц, означает, что Soulnote D-2 оснащен внешними стандартными тактовыми входами 10 МГц. Внутренняя тактовая частота основана на высокопроизводительном TCXO с потрясающим фазовым шумом (-121 дБ при смещении 10 Гц). Он также оснащен высокочастотным реле с механическими контактами, позволяющим избежать дополнительного джиттера микросхемы при переключении между внутренней тактовой частотой и внешним тактовым генератором. При использовании внешнего тактового генератора внутренний источник питания часов отключается, а вибрация прекращается, что устраняет любой риск взаимных помех.

---

Использует 4 ES9038PRO (впервые в отрасли)

---

В этом оригинальном полностью симметричном дискретном усилителе без NFB в каждом канале используются две схемы ES9038PRO для верхних и нижних дифференциальных дополнительных входов, которые полностью управляют начальной ступенью дифференциального усилителя без NFB. Цепи представляют собой чрезвычайно простые схемы только с одним резистором для устранения искажений TIM, которые могут быть очень проблематичными для схем с обратной связью. Два ES9038PRO с чрезвычайно мощным током 120 мА используются в каждом канале, обеспечивая естественное и живое воспроизведение музыки. ES9038PRO работает в синхронном режиме для достижения высочайшего качества звука.

---

Режим без избыточной передискретизации

---

В дополнение к обычному режиму передискретизации FIR, D-2 также имеет новый режим без передискретизации, который, по сути, представляет собой версию без NFB, адаптированную для работы в цифровой области. Этот режим не генерирует пред- и пост-эхо, наблюдаемое при передискретизации FIR. Он также может похвастаться чрезвычайно низким уровнем шума при использовании аналоговых выходов без разницы в уровнях между двумя режимами.

---

Предварительное и пост-эхо — это искусственные «звуки», создаваемые в результате вычислений данных до и после интерполяции данных. Они делают формы сигналов, такие как синусоидальные волны, более плавными, но алгоритмы расчета могут влиять на качество звука или неоднозначность и добавляться к оси времени.

---

Форма импульсного выходного сигнала в режиме без передискретизации (аналоговый выход D-2)

---

Такая форма сигнала может быть достигнута только путем объединения дискретного усилителя без NFB с превосходными переходными характеристиками. Поскольку музыкальные сигналы на самом деле представляют собой серию импульсных сигналов разной высоты, режим без избыточной выборки устраняет любую двусмысленность в информации по временной оси, создавая более реалистичное и естественное качество звука и расширяя среду прослушивания для человеческого слуха, которое чрезвычайно чувствительно. к оси времени.
*Режим без избыточной выборки не может использоваться с DSD.

---

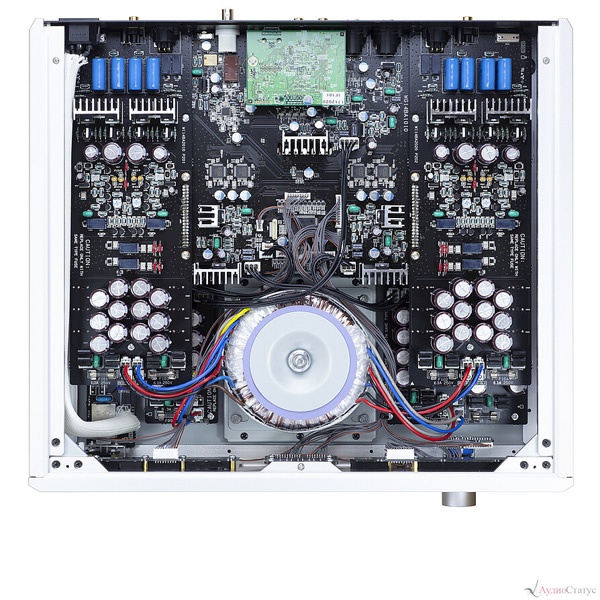

Конструкция двойного моно с использованием полностью дискретных дифференциальных усилителей без NFB.

---

Оригинальные дискретные полностью симметричные дифференциальные усилители без NFB имеют конструкцию двойного моно, которая полностью изолирует каждый канал, включая выпрямитель источника питания. Соединительные кабели для звуковых сигналов и источников питания исключены. Провода от трансформатора также были укорочены, поскольку это основная причина образования токовых петель.

---

Тороидальные трансформаторы высокого тока с бифилярной обмоткой мощностью 400 ВА и восемью обмотками на вторичной стороне.

---

В Soulnote D-2 используются недавно разработанные силовые трансформаторы с восемью обмотками на вторичной стороне, которые способны регулироваться, как в усилителях очень большой мощности. Независимые цепи выпрямителя в каждой ступени предотвращают помехи. Поскольку трансформаторы являются источником вибрации, Soulnote использовала только один в каждом блоке, чтобы упростить тип вибрации, и сконструировала корпус устройства таким образом, чтобы любые нежелательные вибрации передавались от корпуса через шип, расположенный непосредственно под каждым трансформатором.

---

Меры противодействия шуму, не зависящие от фильтров

---

В Soulnote D-2 используются 4 платы с медной фольгой толщиной 70 микрон, что устраняет шум за счет оптимизации компоновки печатной платы. Повсюду используются меры противодействия шуму, которые не зависят от фильтров, которые могут повлиять на качество звука. Каждый слой удерживает нежелательное излучение ниже минимального уровня шума.

---

Независимая компоновка цифровой платы с учетом будущих обновлений.

---

Цифровые платы представляют собой независимые конструкции, одна часть которых подключена к задней панели, что позволяет осуществлять модернизацию в будущем. Для подключения аналоговых цепей используются паяные разъемы, что исключает ухудшение качества звука, вызванное контактным сопротивлением в разъемах.

---

Возможность расширения до двойного моно ЦАП

---

На Soulnote D-2 вы можете выбирать между режимами STEREO, MONO Lch и MONO Rch. В режиме MONO ES9038PRO на противоположном канале отключаются, что удваивает запас мощности и делает разделение каналов практически бесконечным.

---

Использует новаторский метод массовой передачи Bulk Pet.

---

USB-Audio обычно передает данные, используя метод изохронной передачи. Soulnote D-2 использует Bulk Pet, новый метод массовой передачи, разработанный Interface Corporation. Метод массовой передачи приводит к снижению нагрузки на компьютеры и цифро-аналоговые преобразователи, открывая новый уровень качества воспроизведения звука.
* При использовании Bulk Pet на вашем компьютере должны быть установлены специальные драйверы...
