Акустическая система ESL X. Концепция ESL-X зародилась в 2019 году в рамках интенсивного анализа производственного цеха QUAD Electrostatic — подразделения, полностью посвященного производству электростатических громкоговорителей QUAD ESL.

---

Используя такие методы, как передовая лазерная прецизионная метрология, QUAD провела исчерпывающий анализ основ конструкции ESL. Были внедрены систематические улучшения в процессы распыления, травления, натяжения и сборки для обеспечения максимальной производительности. Были проведены тщательные модернизации с использованием как пассивных, так и активных компонентов, что повысило общую целостность системы тогдашних моделей ESL 2912 и 2812.

---

Широко признано, что улучшение ESL — это, по сути, развитие существующих систем путем постепенных улучшений, а не радикальные инновации. Следовательно, QUAD не требовала полной переработки устоявшихся методов. Тем не менее, эти постепенные усовершенствования привели к значительной трансформации моделей 2912 и 2812 в то, что сейчас известно как ESL X.

---

QUAD ESL — это не обычная акустическая система! В отличие от обычных колонок, использующих звукосниматели с подвижной катушкой, ESL использует совершенно другой принцип: электростатическую панель. В основе QUAD ESL лежат панели, содержащие диафрагму из тонкой майларовой плёнки, в десять раз тоньше человеческого волоса. Майларовая плёнка покрыта проводящим материалом с высоким сопротивлением и подвешена между двумя перфорированными металлическими пластинами, называемыми статорами.

---

Эта уникальная диафрагма невероятно лёгкая и, следовательно, динамически отзывчивая. Она намного легче любого диффузора динамика с подвижной катушкой и, следовательно, может реагировать на переходные процессы сигнала с невероятной скоростью и точностью.

---

Майларовая диафрагма заряжается постоянным высоким напряжением, превышающим 5,2 кВ постоянного тока. Аудиосигнал подается на два статора для создания переменного электрического поля, которое заставляет заряженную электростатическую майларовую диафрагму попеременно прижиматься и отталкиваться от них. В результате диафрагма точно вибрирует в ответ на музыкальный сигнал, обеспечивая тем самым сверхчистое воспроизведение звука, которым славятся акустические системы QUAD ESL.

---

Благодаря легкости диафрагмы и равномерному воздействию по всей ее поверхности, создаваемый ею звук исключительно чистый, точно реагирует на музыкальные переходные процессы и отличается исключительно низким уровнем искажений, особенно интермодуляционных. Это особенно заметно в среднечастотном диапазоне, где человеческий слух наиболее чувствителен.

---

Конструкция «точечного источника»

---

Средне-высокочастотные панели ESL от QUAD имеют конструкцию электродов в виде «концентрических колец», первоначально разработанную для новаторской модели ESL-63. Вместо равномерного движения всех секций диафрагмы, конструкция динамика тщательно продумана таким образом, чтобы аудиосигнал, казалось, исходил из одной точки в пространстве. Эта сложная конструкция создает исключительно точное стереоизображение, в котором инструменты и вокальные партии словно парят в звуковой среде — подобно тому, как если бы музыканты окружали вас со всех сторон. Эта характеристика точечного источника искусно обеспечивается инновационной системой задержки, которая подает на внешние кольца статоров постепенно задерживаемые итерации аудиосигнала.

---

Высокое напряжение и низкие искажения

---

Одним из важнейших факторов, влияющих на характеристики ESL, является его заметно высокое рабочее напряжение — приблизительно 5250 вольт. Это повышенное напряжение существенно улучшает контроль и линейность диафрагмы, позволяя ей точно двигаться в ответ на музыкальные сигналы, значительно снижая при этом искажения.

---

В QUAD ESL высоковольтное напряжение строго регулируется с помощью схемы умножения, которая усиливает стандартный переменный ток, дополненной защитной схемой, предназначенной для предотвращения перегрузки (избыточной входной мощности), тем самым защищая динамик от потенциальных повреждений и искажений.

---

Улучшения

---

Тщательная проработка деталей производственного процесса вносит значительный вклад в усовершенствования, которые более чем заметны в ESL X. Во-первых, Процесс отличается исключительной тщательностью и вниманием к деталям. Инженеры QUAD подняли планку на «уровень X», внедрив ряд интересных улучшений.

---

Первое техническое улучшение заключается в разделении рабочей печатной платы с монолитной конструкции на три полностью независимых модуля. Система включает в себя модуль умножения высокого напряжения, модуль управления и защиты, а также модуль обработки низковольтных сигналов. Вместе эти компоненты образуют интегрированный блок, разработанный для оптимальной производительности и надежности.

---

Благодаря физическому разделению каскада умножения на 5,25 кВ от чувствительных низковольтных цепей, QUAD значительно уменьшает паразитные высоковольтные электрические поля. Эта стратегия изоляции не только минимизирует помехи и перекрестные наводки, но и значительно повышает стабильность и шумовые характеристики. В результате получаются кристально чистые аудиосигналы, точно передающие каждый нюанс, даже во время мощных музыкальных пиков.

---

Во-вторых, важно отметить, что специально для ESL X компания QUAD вернулась к использованию аудио трансформаторов британского производства. Эти трансформаторы тщательно разработаны, усовершенствованы и контролируются по качеству известной сервисной командой QUAD под руководством Роба Флейна. Трансформаторы специально спроектированы для улучшения динамики сигнала, особенно в средне- и высокочастотном диапазонах.

---

Это приводит к значительно более детальному звучанию и исключительно высокой линейности. Широкая полоса пропускания обеспечивает ровную АЧХ, простирающуюся до 18 кГц, создавая ощущение воздушности и протяженности. Благодаря надежной стабилизации эти трансформаторы эффективно устраняют артефакты модуляции потока при работе на высоких уровнях звукового давления.

---

В конечном итоге, эти трансформаторы значительно улучшают динамику в средне-высокочастотном диапазоне, делают более резкими переходные атаки и расширяют воспринимаемую глубину звуковой сцены с превосходным разрешением микродинамики.

---

Питер Комо, директор по акустическому дизайну компании QUAD, внимательно следил за разработкой ESL X и комментирует это следующим образом:
- "Суффикс X в названии новых акустических систем QUAD ESL 2912 и 2812 подразумевает нечто дополнительное, и это, безусловно, реализовано в звуковых характеристиках этих моделей.

---

Во-первых, использование аудио трансформаторов британского производства, изготовленных точно по оригинальной спецификации Питера Уокера, обеспечивает более широкую полосу пропускания, особенно в высокочастотном диапазоне, где дополнительное расширение обеспечивает превосходную четкость инструментальных гармоник, а также придает больше воздушности пространственной акустике.

---

Во-вторых, совершенно новая компоновка печатной платы разделяет аудиокомпоненты от высоковольтной секции и оптимизирует последнюю для обеспечения более стабильного питания 5 кВ для электростатических панелей. Это положительно сказывается как на точности тембров инструментов, так и, что неудивительно, на…» Переходные процессы, особенно в басовом диапазоне. Наконец, новая защитная сетка, специально подобранная под матово-черную отделку колонок, обеспечивает улучшенную акустическую прозрачность, что помогает в полной мере оценить преимущества новых внутренних компонентов.

---

В результате мы получили еще одно постепенное улучшение музыкальных характеристик QUAD ESL, которые по-прежнему считаются самыми неокрашенными, естественными и прозрачными для источника Hi-Fi акустическими системами."

---

Команда разработчиков QUAD значительно углубила свое понимание концепции ESL. Конечная цель Питера Уокера заключалась не просто в достижении технической новизны ради самой новизны; скорее, он стремился к тому, чтобы слушатели воспринимали музыку так, как она была задумана — точно, честно и без навязывания колонкой ее характера. Он, в частности, описывал идеальную аудиосистему как такую, которая не оставляла бы слушателя в неведении относительно того, является ли звук живым или воспроизведенным. Таким образом, акустическая система должна «исчезать».

---

Специально разработанная отделка ESL X соответствует этому замыслу, представляя собой матово-черный корпус с низким коэффициентом отражения. Традиционные деревянные элементы отделки были убраны для дальнейшей модернизации дизайна, что позволило ESL X органично вписаться в окружающую обстановку, практически растворяясь в тени в условиях низкой освещенности. Таким образом, ESL X может практически «исчезнуть», оставив после себя только музыку.

---

Эта «полностью черная» отделка воплощает философию минимализма Питера Уокера. Она избегает излишних ухищрений в пользу убеждения, что качественная инженерия и элегантная простота — истинный путь к высокому качеству звука.

---

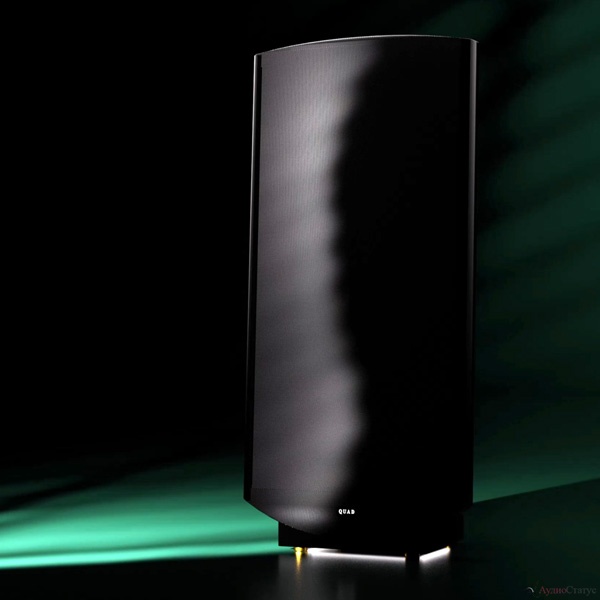

Однако для тех, кто ценит красоту внушительных размеров QUAD ESL, теперь доступна опция тонкой светодиодной подсветки снизу, добавляющая современный, элегантный акцент в комнату...
