Soulnote A-2 интегрированный усилитель оснащенный множеством режимов, например, новой настройкой BTL/bi-amp. Идеально сбалансированные дискретные каналы без NFB. Оригинальные идеально сбалансированные каналы Soulnote, не используют NFB (отрицательная обратная связь), полностью оптимизированы и включены, чтобы качество звука имело высший приоритет.

---

Полностью устранена обратная связь по напряжению в выходном каскаде, каскаде усиления напряжения и в цепях питания. Из-за их влияния на звук сервосхемы постоянного тока и схемы токового зеркала были исключены, в то время как в схемах постоянного тока и схемах смещения на этапе усиления напряжения используются простые схемы, в которых используются только элементы постоянного тока (2SK209) и элементы постоянного напряжения. (светодиоды) тщательно отобраны для обеспечения высочайшего качества звука. Стадия усиления мощности идеально сбалансирована на всем протяжении выхода эмиттерного повторителя. И все это в неустанном стремлении к яркому, обширному, четкому и насыщенному воспроизведению музыки.

---

Релейно-переключаемый балансный аттенюатор

---

Громкость не контролируется электроникой или поворотным ползунком, а включает оригинальные реле Soulnote в сбалансированной системе аттенюатора, которая переключает высокоточные резисторы. Это значительно повышает четкость и позволяет звуковому образу появиться в трех измерениях. Это также значительно улучшает качество на низких уровнях громкости, не опасаясь групповых ошибок.

---

Идеальная конструкция

---

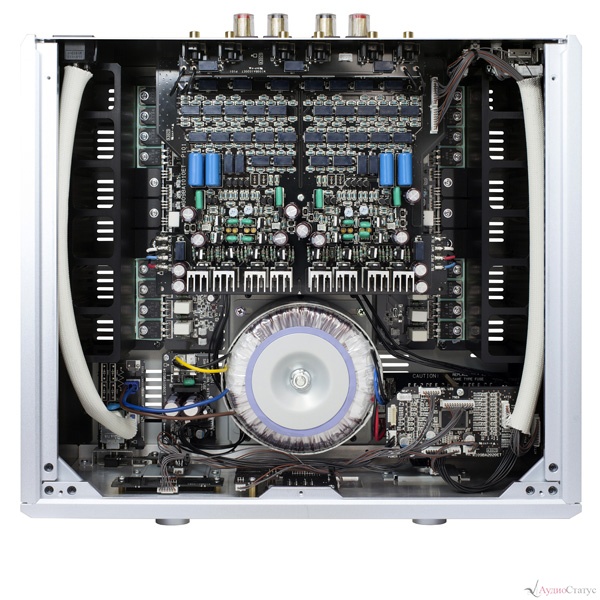

Линия входного сигнала рационализирована за счет концентрации входных клемм, входных селекторов, громкости и каскада усиления напряжения без NFB на одной многослойной плате. Плата не использует ни одного экрана или фильтра, который мог бы отрицательно повлиять на звук, чтобы устранить все факторы, снижающие качество звука, такие как эффекты вибраций от соединительных кабелей, индуктивных компонентов, радиационных шумов и т. д. Эта идеальная конструкция достигнута благодаря балансному аттенюатору с релейным переключением.

---

4-слойная плата с медной фольгой толщиной 70 микрон.

---

Состоящий из выходного каскада и основного источника питания, блок питания имеет внутренний слой медной фольги толщиной 70 микрон в качестве шины питания и, таким образом, сводит к минимуму сильноточные петли в коммутирующих цепях. Устранение индуктивных составляющих в сильноточных линиях обеспечивает превосходные частотные характеристики и стабильность.

---

Бесконтактная проводка. Разъемы в линиях питания и сигнальных линиях были устранены, а кабели вместо этого припаяны непосредственно к платам для бесконтактного подключения.

---

Радиатор в виде камина. Радиатор использует недавно разработанную форму дымохода, которая обеспечивает чрезвычайно эффективное охлаждение с меньшей вибрацией.

---

Источник питания

---

В источнике питания используется тороидальный трансформатор с бифилярной обмоткой мощностью 600 ВА, самый мощный в истории Soulnote. Петли коммутации тока минимизированы за счет размещения независимых коммутационных цепей от диода быстрого восстановления рядом с обмоткой трансформатора. В коммутирующем конденсаторе используется продукт ELNA, разработанный специально для Soulnote и выбранный за его качество звука. Параллельное соединение нескольких конденсаторов небольшой емкости помогает контролировать и оптимизировать частотные характеристики и взаимную емкость.

---

4 параллельных высокоскоростных выходных транзистора

---

Последний каскад состоит из 4 быстродействующих транзисторов (2SC2837/2SA1186) с низким Cob и высоким FT, соединенными параллельно. В сочетании с мощным источником питания без NFB это обеспечивает достаточную выходную мощность для любых громкоговорителей.

---

Выходные транзисторы были выбраны и соединены в пары с помощью специально разработанного устройства, которое измеряет значение тока Vbe, избегая при этом какого-либо влияния повышения температуры выходных транзисторов. Идеальное расположение 4 транзисторов параллельного тока обеспечивает высокую мощность и чистое и точное воспроизведение звука.

---

4-ступенчатая конфигурация Дарлингтона

---

Высокочастотные транзисторы создают 4-ступенчатую конфигурацию Дарлингтона для полного управления конечными транзисторами, тем самым оптимизируя величину каждого тока. Это обеспечивает достаточную мощность для каждого громкоговорителя.

---

Два типа монофонических режимов

---

В дополнение к монофоническому режиму BTL вы также можете выбрать монофонический режим с двухканальным усилением, который распределяет монофонический входной сигнал по левому и правому каналам.

---

Режим усилителя мощности

---

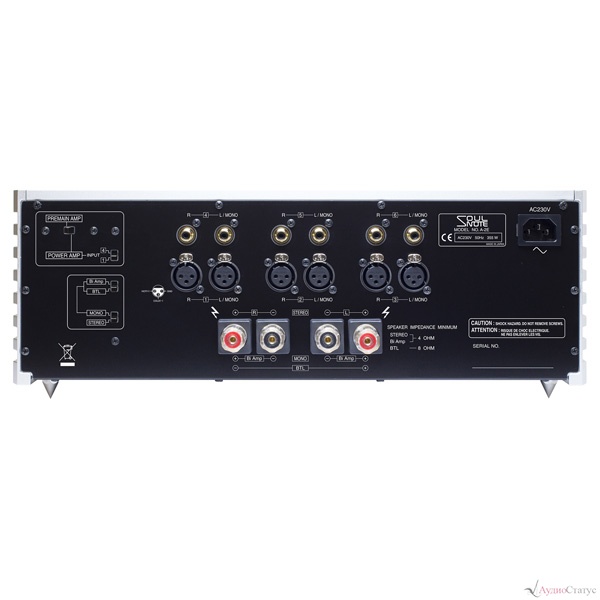

Режим усилителя мощности прерывает подачу питания на микрокомпьютер и обходит селектор и громкость. Это увеличивает соотношение сигнал/шум. В этом режиме также можно выбрать входы XLR и RCA.

---

Дизайн корпуса, в котором приоритет отдается качеству звука

---

Шипы напрямую заземляют трансформаторы источника питания, и хотя сочетание шипов с алюминиевыми панелями с неравномерным поперечным сечением для контроля резонанса обеспечивает повышенную жесткость, алюминиевые панели не соединяются напрямую, чтобы устранить нежелательный резонанс. Верхняя крышка, которая особенно сильно влияет на качество звука, имеет двухкомпонентную конструкцию, которая соединяет опорную пластину и алюминиевые панели в трех точках, чтобы они не глушили друг друга. Заземляя его в трех точках, не прикрепляя к алюминиевым частям самого корпуса, эта конструкция позволяет снизить фокус звука, сохраняя при этом его расширение.

---

Одиночные дифференциальные каналы BTL без NFB

---

Традиционный монофонический принцип BTL, в котором левый и правый каналы стереоусилителя используются в противоположных фазах, может обеспечить высокое качество звука, но звуковое впечатление имеет тенденцию размываться, звуки имеют тенденцию слипаться друг с другом из-за эффектов от линий GND или согласования двух усилителей. Однако монофонический принцип BTL в A-2 использует новый подход, который разделяет дифференциальный выход одного дифференциального усилителя, не поддерживающего NFB, для левого и правого оконечного каскада. Это создает обширный звук с энергичным, но деликатным звучанием...
