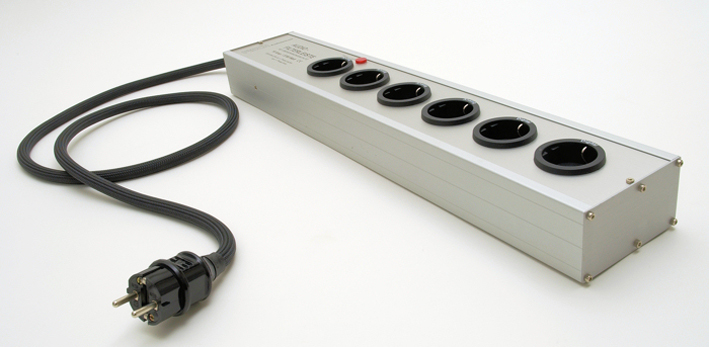

Fisch AFL

В идеальном случае сетевое напряжение должно быть равным 230 или 115 В в зависимости от региона и строго синусоидальным с фиксированной частотой 50 или 60 Гц. Однако качество сетевого напряжения со временем все более деградирует. На синусоиду накладываются многочисленные высокочастотные помехи, искажая ее форму. Эти помехи в конечном счете проникают в сигнал и вызывают деградацию звука, проявляющуюся, в частности, в огрублении и зернистости звучания верхней части звукового диапазона. Басы становятся размытыми, теряя очертания. В целом музыка начинает звучать скованно. Поэтому помехи должны быть по возможности блокированы от попадания в систему питания электронного компонента.

Если звучание системы сильно меняется в зависимости от времени суток, это свидетельствует о том, что сеть сильно загрязнена ВЧ-помехами и нуждается в эффективной фильтрации.

Фильтры AFL могут выпускаться в различных модификациях, полностью отвечающих потребностям конкретной системы. Фильтрующие элементы могут устанавливаться на все выходные розетки либо на часть их, а также не устанавливаться вообще, если компоненты системы оснащены встроенными сетевыми фильтрами. Различные схемы фильтров применяются для выходных розеток, предназначенных для питания аналоговых и цифровых компонентов, а также видео. Практически любая комбинация выходов может быть возможна в пределах конструкции одного фильтра AFL. Большое внимание уделяется блокировке помех. Которые могут проникать из одной группы выходов в другую.

Многочисленные исследования показали, что любые электронные компоненты нуждаются в фильтрации сетевого напряжения, поскольку ни сетевой трансформатор, ни накопительные электролитические конденсаторы, даже будучи шунтированы скоростными пленосными, не обеспечивают полной фильтрации высокочастотных помех. При разные компоненты предъявляют различные требования к фильтрам. Усилитель мощности требует такого фильтра, который не ограничивает потребляемый компонентом ток, т.е. имеет близкое к нулевому внутреннее сопротивление.


6.jpeg   4.jpg

Цифровые и видео компоненты требуют иного подхода, в частности тщательной изоляции по ВЧ соседних розеток, чтобы помехи не проникали из одного компонента в другой по сетевым кабелям. К тому же спектры помех, создаваемых цифровыми и видео компонентами и проникающие в сеть, имеют различный спектр частот и также требуют индивидуального подхода. Стандартные сетевые фильтр с однотипными схемами фильтрации на каждой выходной розетке не в состоянии обеспечить достаточной эффективности подавления помех для всех компонентов системы.

Технические данные

Рабочее напряжение

220-240 В, 50/60 Гц

Максимальный ток

16 А (10 А – IEC320/C14)

Макс. суммарная потребляемая мощн.

3500 Вт (от всех розеток)

Защита от перенапряжения:

< 0,8 кВ (8/20 мкс)

Защита от перегрузки по току:

4,5 кА (8/20 мкс)

Подавление помех

> 40 дБ (полоса > 100 кГц)

Корпус:

Черный, серебристый, анодированный

Стандартная длина сетевого шнура:

1,5 м (на заказ любые длины от 1,0 м)

Версия IEC доступна с сетевым разъемом IEC320/14

Вес:

От 2 кг

Кол, выходных розеток:

2, 4, 6 или 8

Размеры (Д х Ш х В), мм:

                 AFL-162-0220

                 AFL-164-0310

                 AFL-166-0420

                AFL-168-0620

290 x 103 x 58

420 x 103 x 58

550 x 103 x 58

610 x 103 x 58

Выходные розетки:

                 AFL-162-0220

                 AFL-164-0310

                  AFL-166-0420

                 AFL-168-0620

2 (аналог.)

4 (3 аналог. + 1 цифр.)

6 (4 аналог. + 2 цифр.)

8 (6 аналог. + 2 цифр.)

Доступные стандарты розеток:

Shuko, SEV (Швейцария), NEMA (США, Канада, Азия), прочие стандарты по спец-заказу
