VOLTER-2000 — стабилизируем напряжение для ламповой аудиотехники

Блоки питания ламповых усилителей, зачастую не имеют собственных систем стабилизации. Их сложно реализовать по причине того, что для работы ламп требуется сразу несколько источников напряжения, в том числе и те, которые обеспечивают высокие анодные потенциалы в 300, 600, а иногда даже значением более 1000 Вольт. В итоге сетевое напряжение напрямую влияет на работу ламп, а его отклонение приводит к искажению АЧХ. Этот факт создает массу неудобств для любителей чистого звука, особенно, если аппаратура используется в условиях нестабильной электросети, например, в загородных резиденциях.

Низкое напряжение сужает частотный диапазон. Из-за дефицита энергии плохо обрабатываются басы и «мнутся» эффекты. Звук теряет объемность и четкость — аудиосистема не может полностью раскрыться. Завышенное напряжение также не сулит ничего хорошего. Придавая звучанию нереалистичную контрастность, аномалия существенно снижает срок службы ламп. Не говоря уже о том, что слишком высокое напряжение сети может полностью вывести аппаратуру из строя.

Защитить и обеспечить устойчивую работу аудиосистемы можно используя комплексное устройство VOLTER-2000


Разработанный специально для аудиотехники, VOLTER-2000, не только стабилизирует напряжение, но и чистит сеть от помех, а так же способен следить за регламентом работы оборудования. В состав устройства входят три элемента: стабилизатор напряжения, сетевой фильтр и диспетчер устройств.


Стабилизатор напряжения VOLTER-2000

Стабилизатор имеет электронный принцип регулирования с классическим автотрансформатором. Благодаря такому сочетанию, VOLTER-2000 не искажает синусоиду и не создает помех для музыкальной аппаратуры. Вместе с тем, скорость стабилизатора очень высока, что позволяет устранить практически все известные аномалии сети.


Обработка происходит двумя каскадами — первый каскад регулирует напряжение грубо, второй — точно. Несмотря на то, что силовых ключей 8, количество ступеней регулирования методом перемножения получается: 4 х 4 = 16. Увеличенное число ступеней — важная особенность VOLTER-2000. Это повышает точность стабилизатора, что как раз и определяет устойчивость работы аудиотехники.


Чтобы стабилизатор был бесшумным, производитель отказался от принудительного охлаждения, а для исключения перегрева, в качестве силовых ключей применены симисторы с большим запасом по току.

Частотный фильтр VOLTER-2000

После выравнивания напряжения, в сети по-прежнему присутствуют помехи, которые могут проникать в звуковые тракты. Их устранение производится методом фильтрации.

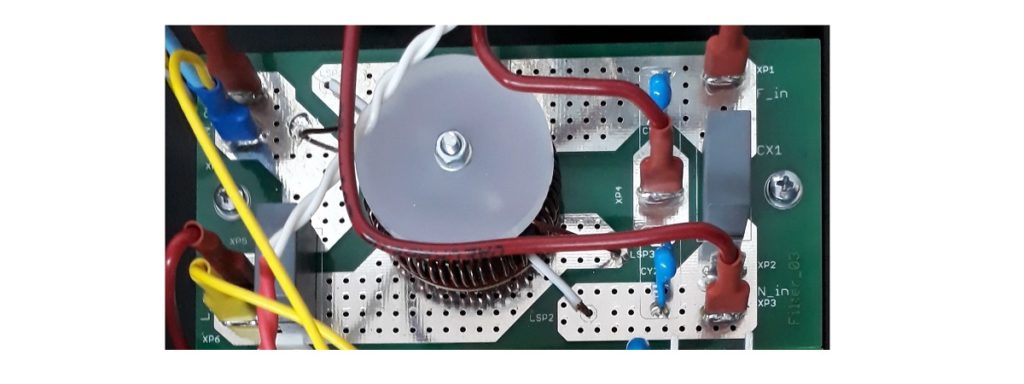

Фильтр VOLTER-2000 выполнен на базе синфазного дросселя. Его характеристики подобраны так, чтобы одновременно с поглощением синфазных помех, его индуктивное сопротивление подавляло симметричные ВЧ гармоники. Дроссель существенно ослабляет помехи, но чтобы избавиться от них окончательно, схему фильтра замыкает система конденсаторов.


Конденсаторы демпфируют гармоники и сбрасывают остатки помех на землю. Для эффективной работы такого фильтра требуется розетка с заземлением (2P + E). Но даже если заземления нет, помехи все равно ослабляются до технически безопасного уровня.


По классификации VOLTER-2000 является частотным фильтром. Он способен подавлять помехи в диапазоне: 0,001-30 МГц. Для аудиотехники именно эти помехи оказывают самое негативное влияние .По своим свойствам, фильтр VOLTER-2000 соответствует классу High End, ничем не уступая аналогам от известных мировых брендов.

Не стоит путать частотные фильтры с импульсными, которые массово устанавливаются в удлинителях типа «Пилот». Импульсов «боится» вычислительная техника, поэтому Пилоты применяют для компьютеров и периферии. Для музыкальной техники импульсные фильтры малоэффективны.

Диспетчер устройств и таймер

Диспетчер устройств позволяет правильно включать, прогревать и последовательно выводить устройства на номинальный режим работы.

Для предварительного прогрева ламповых усилителей, VOLTER-2000 снабжен таймером, который можно запрограммировать так, чтобы питание на оборудование подавалось заблаговременно до прослушивания. Кроме этого в память можно заложить алгоритм включения, например, чтобы предварительные устройства включались первыми, а оконечные уже после того, как источники выйдут на рабочий режим.


Для организации работы диспетчера, розетки VOLTER-2000 разбиты на группы (всего пять групп). Каждой группе можно запрограммировать свой таймер и свое время включения.
